-
09MnNiDR一、主要用于09MnNiDR主要應(yīng)用于石油、化工設(shè)備脫乙烷塔、CO2吸收塔、中壓閃蒸塔、冷卻器、脫乙烷塔、再吸收塔、壓縮機(jī)機(jī)殼、丙烷低溫儲(chǔ)罐制造等。二、簡(jiǎn)介及應(yīng)用范圍09MnNiDR：是低溫... -
SA203GrESA203是一種低鎳合金鋼，包括A、B、D、E、F五個(gè)等級(jí)。其中D、E、F名義含鎳量3.5%，俗稱3.5Ni鋼。SA203D/E/F在低溫工況環(huán)境下有良好的沖擊韌性和機(jī)械性能，通常用于-70～-101℃的低溫環(huán)... -
10CrMoAl鋼板在海水中具有較強(qiáng)的耐腐蝕性，而且焊接性能優(yōu)良。是沿海電廠、沿海油田、沿海天然氣及石油化工廠輸送水、油氣及含海水介質(zhì)的最理想的管路及加工件制作材料。此種合金板現(xiàn)貨較少，所...
常見問題

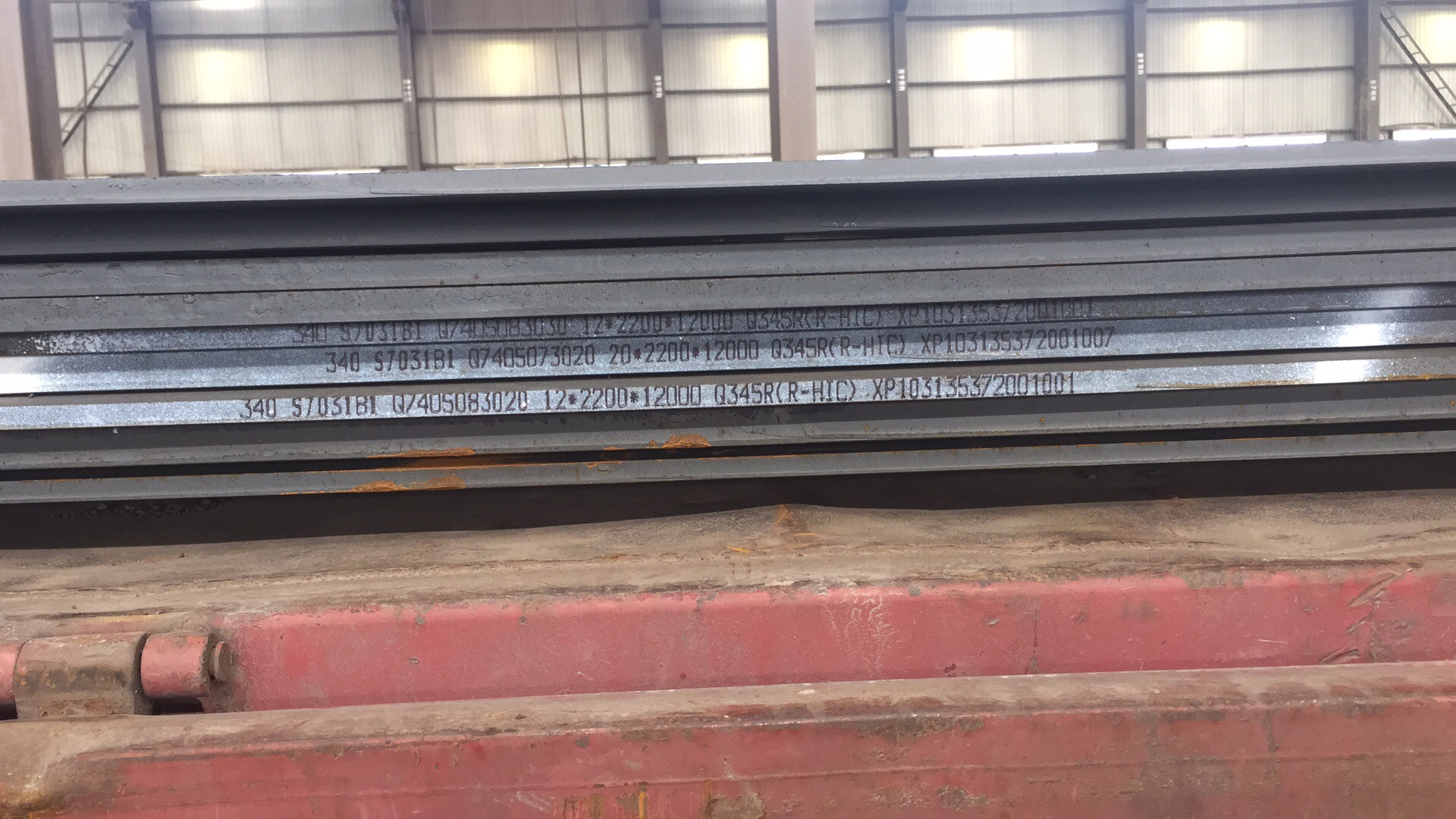

Q345R(R-HIC)抗氫鋼
一、Q345R (HIC)適用范圍
本技術(shù)條件適用于在酸性環(huán)境下使用的厚度8mm-150mm Q345R(HIC）鋼板.為滿足用戶的不同要求，便于生產(chǎn)管理，針對(duì)鋼種的S、P要求又分為Ⅰ、Ⅱ、Ⅲ三個(gè)級(jí)別。此鋼種為舞鋼特產(chǎn)，生產(chǎn)技術(shù)條件成熟。
二、Q345R (HIC)牌號(hào)說明
1.Q345R (HIC)-I指的是鋼種級(jí)別Q345R，腐蝕試驗(yàn)只做抗氫致開裂檢驗(yàn)（HIC），成分要求熔煉分析P≤0.015、S≤0.003；成品分析P≤0.015、S≤0.004。
2尺寸、外形、重量及允許偏差
2.1 Q345R (HIC)鋼板尺寸、外形、重量及允許偏差應(yīng)符合GB/T709的規(guī)定。
2.2厚度偏差按GB/T709的B類或C類執(zhí)行，在合同中注明。
2.3鋼板按理論重量交貨，理論計(jì)重采用的厚度為鋼板允許的最大厚度和最小厚度的算術(shù)平均值。鋼的密度為7.85g/cm3。
三、Q345R (HIC)技術(shù)要求 :
3.1 Q345R (HIC)化學(xué)成分
鋼的化學(xué)成分應(yīng)符合表1、2的規(guī)定。
|
鋼種 |
牌號(hào) |
C |
Si |
Mn |
AL |
Ca |
O |
CE |
|
Q345R(HIC） |
熔煉分析 |
≤0.20 |
0.20-0.55 |
1.20- 1.36 |
≥0.020
|
0.0015- 0.0030 |
≤0.004 |
≤0.45 |
|
成品分析 |
0.20-0.60 |
表1
注：（1）Ca值僅供參考，不作驗(yàn)收條件，Ca、O含量可用成品分析值代替熔煉分析值；
（2）碳當(dāng)量（CE）計(jì)算公式如下：CE=C+Mn/6+（Cu+Ni）/15+(Cr+Mo+V)/5
（3）為了對(duì)鋼板性能進(jìn)一步加強(qiáng)，可添加部分微合金元素。
表2
|
等級(jí) |
成分 |
P |
S |
|
Ⅰ |
熔煉 |
≤0.015 |
≤0.003 |
|
成品 |
≤0.015 |
≤0.004 |
|
|
Ⅱ |
熔煉 |
≤0.010 |
≤0.002 |
|
成品 |
≤0.010 |
≤0.003 |
|
|
Ⅲ |
熔煉 |
≤0.008 |
≤0.002 |
|
成品 |
≤0.008 |
≤0.002 |
3.2 Q345R (HIC)冶煉方法
采用電爐+爐外精煉方式冶煉，冶煉過程進(jìn)行Ca處理，并應(yīng)為本質(zhì)細(xì)晶粒鋼，其實(shí)際晶粒度為5級(jí)或5級(jí)以上。
3.3 Q345R (HIC)交貨狀態(tài)：正火。
3.4 Q345R (HIC)試樣狀態(tài)
所有鋼板應(yīng)對(duì)其檢驗(yàn)用試樣進(jìn)行模擬焊后熱處理，推薦模擬焊后熱處理溫度：620±10℃，保溫時(shí)間：8小時(shí)，溫度400℃以上裝出爐，升降溫速度≤150℃/h，如與推薦熱處理制度不符具體模擬焊后熱處理制度在合同中注明。
3.5 Q345R (HIC)力學(xué)性能
3.5.1鋼板試樣模擬焊后熱處理狀態(tài)的力學(xué)性能應(yīng)符合下表的規(guī)定。
表3
|
鋼種 |
厚度 (mm) |
ReL MPa |
Rm MPa |
A % |
沖擊溫度 ℃ |
沖擊值 J |
180°彎曲試驗(yàn) b=2a |
厚度方向性能ψZ（%） |
|
|
平均值 |
單個(gè)值 |
||||||||
|
Q345R(HIC） |
8--16 |
≥345 |
510-640 |
≥21 |
-30
|
均值≥34 單值≥24 |
d=2a |
≥35
|
≥25 |
|
>16--36 |
≥325 |
500-630 |
d=3a |
||||||
|
>36--60 |
≥315 |
490-620 |
|||||||
|
>60-100 |
≥305 |
490-620 |
≥20 |
||||||
|
>100-150 |
≥285 |
480-610 |
|||||||
注：（1）厚度≥15mm的鋼板做厚度方向性能；
3.5.2布氏硬度：鋼板應(yīng)逐軋制張進(jìn)行布氏硬度檢驗(yàn)，布氏硬度值≤200HB。
3.6超聲波檢驗(yàn):鋼板應(yīng)逐張進(jìn)行超聲波探傷檢查，探傷標(biāo)準(zhǔn)級(jí)別在合同中注明。
3.7每批鋼板的檢驗(yàn)項(xiàng)目、取樣數(shù)量、取樣方法及試驗(yàn)方法應(yīng)符合表4規(guī)定。
表4
|
檢驗(yàn)項(xiàng)目 |
取樣數(shù)量（個(gè)） |
取樣方法 |
試驗(yàn)方法 |
|
|
化學(xué)分析 |
*熔煉分析 |
1（每爐） |
GB/T20066 |
GB/T223 |
|
*成品分析 |
1（逐軋制張） |
|||
|
拉 伸 |
1（逐軋制張） |
GB/T2975 |
GB/T228 |
|
|
彎 曲 |
1（逐軋制張） |
GB/T2975 |
GB/T232 |
|
|
厚度方向性能 |
3(逐軋制張） |
GB/T5313 |
GB/T5313 |
|
|
晶粒度 |
1（每爐） |
YB/T5148-93 |
||
|
布氏硬度 |
1（逐軋制張） |
GB/T231 |
||
|
超聲波探傷 |
逐張 |
合同中注明 |
||
|
*HIC試驗(yàn) |
見附加要求 |
合同中注明 |
||
|
沖 擊 |
3（逐軋制張） |
GB/T2975 |
GB229 |
|
|
*高溫拉伸 |
1（逐軋制張） 見附加要求 |
GB/T2975 |
GB/T4338 |
|
|
合同中注明 |
||||
|
*SSCC試驗(yàn) |
合同中注明 |
|||
注：帶*為可選擇項(xiàng)目。
四、Q345R (HIC)檢驗(yàn)規(guī)則
4.1鋼板表面質(zhì)量應(yīng)符合GB713-2008的規(guī)定。
4.2鋼板的包裝、標(biāo)志及質(zhì)量證明書應(yīng)符合GB713-2008的規(guī)定。
4.3未盡事宜執(zhí)行GB713-2008的規(guī)定
附加要求（在用戶提出要求并在合同中注明時(shí)才予以保證）
1．模擬焊后熱處理制度
2．高溫拉伸（雙方協(xié)商）
3．低溫沖擊（雙方協(xié)商）
4．鋼板抗氫致裂紋（HIC）試驗(yàn)檢驗(yàn)規(guī)則
A．抗氫致裂紋（HIC）試驗(yàn)方法，試驗(yàn)方法任選其中之一
（1）執(zhí)行NACE TM0284標(biāo)準(zhǔn)，采用A溶液，三個(gè)試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1%。
（2）執(zhí)行NACE TM0284標(biāo)準(zhǔn)，采用B溶液，三個(gè)試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
（3）執(zhí)行GB8650標(biāo)準(zhǔn)，采用A溶液，三個(gè)試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
（4）執(zhí)行GB8650標(biāo)準(zhǔn)，采用B溶液，三個(gè)試樣平均值為：CLR≤10%；CSR≤3%；CTR≤1.5%。
其中PH:介質(zhì)酸堿度；CLR：裂紋長(zhǎng)度百分比；CSR：裂紋敏感百分比；CTR：裂紋厚度百分比
B．HIC試驗(yàn)驗(yàn)收規(guī)則
HIC試驗(yàn)應(yīng)成批驗(yàn)收，每批由同一爐號(hào)、同一厚度、同一熱處理制度的鋼板組成。厚度不大于30mm時(shí)，取一組試樣，試樣尺寸為板厚*20mm*100mm ；厚度大于30mm時(shí)，從厚度1/2處取一組試樣，試樣尺寸為20mm *20mm*100mm。
五、其他HIC鋼：
Q245R (R-HIC)，Q345R (R-HIC)，15CrMoR（HIC），16MnDR（HIC），SA516Gr70（HIC），12Cr2Mo1R（H），14Cr1MoR（H），12Cr1MoR（H），SA387Gr11（H）。
此鋼種為舞鋼特種鋼板，技術(shù)條件成熟。鋼板質(zhì)量?jī)?yōu)秀，探傷能力強(qiáng)
豫公網(wǎng)安備190167885612254號(hào)
